Thursday, 10 April 2014

TONE CONTROL STEREO DENGAN SUBWOFER

inilah rangkaian yang paling sering saya pakai jika ada teman memesan tone control yang murah dan berkualitas.... rangkaian ini semulanya ranagkaian tone control paisif yang hanya memiliki 3 potensio masing masing diantaranya adalah volume, treble, bass,.. yang kemudian hari saya tambahkan IC 4558 / IC2 sebagai penguat sinyal audio input yang masih lemah..

walaupun ketika saya menerapkan IC 4558 kedalam rangkaian ini pernah mengalami kegagalan, namun pada ahirnya pun berhasil,,, dan minggu berikutnya saya merasa kurang puas dengan rangkaian tersebut, ahirnya saya tambahkan lagi rangkaian subwoofer didalamnya.. ketika rangkaian ini benar benar mantap hasilnya, barulah saya berani memposting rangkaian tone kontrol ini...

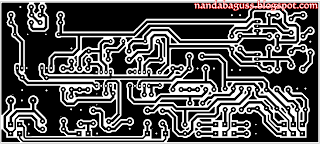

2 IC 4558 dalam rangkaian ini selanjutnya akan saya ganti menggunakan IC LM324 yang didalam  1 IC LM324 ini terdapat 4 OP-AMP, sedangkan 1 IC 4558 hanya terdapat 2 buah OP-AMP  sehingga IC 4558 memakan tempat di PCB,,,
